Es la primera vez que tengo una GameCube, voy a instalar un CUBEODE 1.2 y su bandeja con extensión de microSD, la GameCube que compré tenía la chapa superior un poco oxidada😠, así que la rocié con aceite 3 en 1 para limpiarla y prevenir mayor oxidación.
También voy a cambiar los pads térmicos (1mm memorias, 1,5mm GPU y 2mm CPU)
La pila original solo tenía 0,3v por lo que hay que cambiarla, para no depender de las pilas para soldar de mala calidad he soldado un portapilas para poner una pila de mayor calidad de forma cómoda.
Una vez terminada la GameCube el cambio en la temperatura es abismal, antes no se calentaba mucho pero el aire se notaba templado a los 5 minutos lo que se puede considerar normal pero, ahora después de una prueba de 2 horas el aire siempre es frio, una mejor disipación del calor es una gran ventaja, ya que aumentamos en gran medida la vida útil de los condensadores SMD situados cerca de los chips principales.

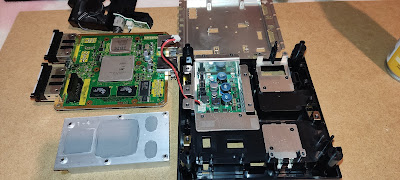

Voy a realizar una limpieza del equipo, reparación de la fuente y la instalación del ODE Fenrir DUO para liberar la consola.
La instalación del ODE Fenrir es bastante sencilla, no es necesario hacer dobleces en el flex ya que tenemos espacio de sobra, para fijar el flex de datos he usado cinta de alta temperatura y he acoplado una ferrita de 3.5mm en el cable de alimentación del ODE para reducir el EMI que pueda captar el cable proveniente de la fuente de alimentación.
Ahora le toca a la fuente de alimentación, el equipo funciona pero hay algo de ruido en la imagen que yo sospecho que puede venir de la fuente, los condensadores de la fuente de alimentación casi siempre son los primeros en fallar debido a la alta temperatura así que los voy a cambiar todos.
También he sustituido el condensador de película de poliester original (C14) por uno de película de polipropileno ya que con el tiempo este condensador presente en algunos modelos de fuentes suele provocar problemas de imagen y de arranque, los condensadores de película de polipropileno tienen menor margen de error en su capacitancia, son mas estables y son mejores en general.
Antes de instalar la fuente limpio los pines de la placa y el conector de alimentación de salida de la fuente, con el paso de los años se acumula suciedad y corrosión en este conector lo que provoca que muchas consolas fallen.
Mucha gente opta por sustituir las antiguas fuentes de alimentación por mods con fuentes conmutadas de mala calidad, a mí no me gusta hacer esto ya que estas fuentes suelen generar mucho ruido lo que produce ruido en la imagen y el sonido y en algunos casos hasta un mal funcionamiento.
Después de cambiar los condensadores algunas interferencias que aparecían esporádicamente durante las transiciones y pantallas de carga en algunos juegos como Deep Fear han desaparecido por completo, ya no hay ruido en el sonido ni en la imagen. Otra cosa que he notado después de la reparación es una menor temperatura del equipo probablemente por cambiar los condensadores por otros con mayor tolerancia de voltaje.
De todas las consolas que he probado Sega Saturn es la consola de 32bits con el mejor codificador de video con diferencia sacando de serie por Scart una imagen cristalina sin ningún tipo de artefacto.
Dejo una captura de video de la consola después de la reparación.
He probado el juego con todos los parches aplicados en una Sega Saturn Japonesa con Fenrir DUO y el juego funciona muy bien sin cortes de pantalla y a 60Hz
